Chladič (chladič rybej múčky za konkurencieschopnú cenu)

pracovný princíp

Rybia múčka vychádza zo sušičky pri vyššej teplote. Po prechode sitovým sitom a vzduchovým chladiacim dopravníkom môže byť časť tepla odvedená, ale teplota bude stále okolo 50 °C. V dôsledku prudkého trenia a drviaceho účinku počas procesu drvenia sa teplota rybej múčky ďalej zvýši. Zároveň, pretože teplotný rozdiel medzi rybou múčkou a izbovou teplotou nie je príliš veľký, rýchlosť rozptylu tepla rybej múčky bude pomalšia. Ak je rybia múčka priamo zabalená a naskladaná, je ľahké vytvoriť tepelný jav a vo vážnych prípadoch môže dôjsť aj k samovznieteniu, takže čerstvá rybia múčka musí byť pred uskladnením ochladená na izbovú teplotu. Úlohou chladiča je schladiť rybiu múčku pri vyššej teplote priamo na izbovú teplotu. Podľa požiadaviek rôznych výrobných liniek sme vybavení tromi typmi chladičov, ktoré budú popísané nižšie.

1. Chladič so vzduchovým a vodným chladením
Chladič s chladením vzduchom a vodou sa skladá z valcového plášťa a špirálového hriadeľa, polovica špirálového hriadeľa je privarená špirálovou rúrkou, do ktorej prechádza chladiaca cirkulujúca voda, druhá polovica je privarená lopatkami miešadla. Špirálový hriadeľ a špirálová rúrka na hriadeli majú dutú štruktúru s chladiacou vodou vo vnútri. Lopatky miešacieho kolieska miešajú rybiu múčku, zatiaľ čo impulzný zberač prachu nasáva vzduch, aby sa rybia múčka mohla úplne dostať do kontaktu so vzduchom. Keď vonkajší prirodzený vietor vstúpi do chladiaceho valca, je neustále vyťahovaný odprašovacím ventilátorom, aby vytvoril chladiaci cirkulačný vietor, čím sa dosiahne účel chladenia.
Vysokoteplotná rybia múčka vstupuje do stroja cez vstup a je nepretržite miešaná a vrhaná pôsobením špirálovej rúrky a lopatiek miešacieho kolesa s chladiacou cirkulujúcou vodou vo vnútri a teplo je nepretržite odvádzané. A zároveň je odvedená vodná para okamžite odvádzaná chladiacim cirkulujúcim vzduchom, takže teplota rybej múčky sa pôsobením lopatiek miešadla priebežne znižuje a vytláča k výstupu. Takže tento chladič má dosiahnuť účel chladenia rybej múčky kombináciou vodného chladenia s chladením vzduchom.

2. Vzduchový chladič
Pri väčších výrobných linkách, pre dosiahnutie lepšieho chladiaceho efektu, zvyčajne vybavujeme vzduchovým chladičom a vodným chladičom. Vzduchový chladič sa vzhľadom veľmi nelíši od chladiča so vzduchovým a vodným chladením, ale vzduchový chladič sa skladá z valcového plášťa, vretena zvareného lopatkami miešacieho kolieska a impulzného zberača prachu. Rybia múčka sa privádza zo zdroja energie a počas prechodu cez chladič sa neustále mieša a vrhá lopatkami miešacieho kolieska. Teplo je neustále odvádzané a vodná para je okamžite odvádzaná odprašovacím ventilátorom. Štruktúra vrecka impulzného zberača prachu môže zabezpečiť, že rybia múčka nebude nasávaná do potrubia nasávania vzduchu, čo spôsobí zablokovanie potrubia nasávania vzduchu, čím sa dosiahne dobrý chladiaci účinok.

3. Vodný chladič
Vodný chladič sa skladá z valcového plášťa a špirálového hriadeľa zvareného špirálovou rúrkou. Špirálový hriadeľ a špirálová rúrka na hriadeli majú dutú štruktúru a chladiaca voda prechádza dovnútra. Vysokoteplotná rybia múčka zo vstupu do stroja sa neustále mieša a hádže pôsobením špirálovej rúrky, rybia múčka je vo veľkom kontakte so špirálovou trubicou, takže teplo je neustále odvádzané nepriamou výmenou tepla. Odvádzaná vodná para je zároveň okamžite odvádzaná chladiacim cirkulujúcim vzduchom, takže teplota rybej múčky sa pôsobením špirálovej rúrky neustále znižuje a vytláča k výstupu, čím sa dosiahne účel chladenia rybej múčky.

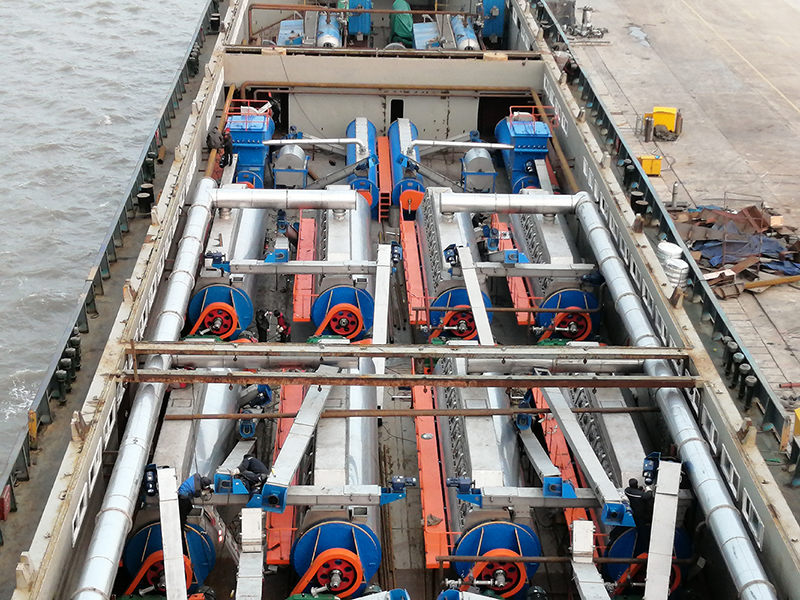

Inštalačná kolekcia
